I moderna elektriska och industriella system är kabelhantering mer än att bara dra ledningar från en punkt till en annan. Korrekt kabelskydd påverkar direkt säkerhet, utrustningens livslängd, driftseffektivitet och underhållskostnader. EnArmbågskabelgenomföringär speciellt utformad för att leda kablar genom en 90-graders vinkel med bibehållen säker tätning, dragavlastning och miljöskydd. Den här artikeln utforskar funktionerna, tillämpningarna, fördelarna, installationsöverväganden, materialval, underhållspraxis och köpfaktorer som är förknippade med vinkelkabelförskruvningar. Oavsett om du är ingenjör, entreprenör, anläggningschef, utrustningstillverkare eller inköpsspecialist, kan förståelsen av armbågskabelförskruvningar hjälpa dig att fatta bättre beslut för dina projekt.

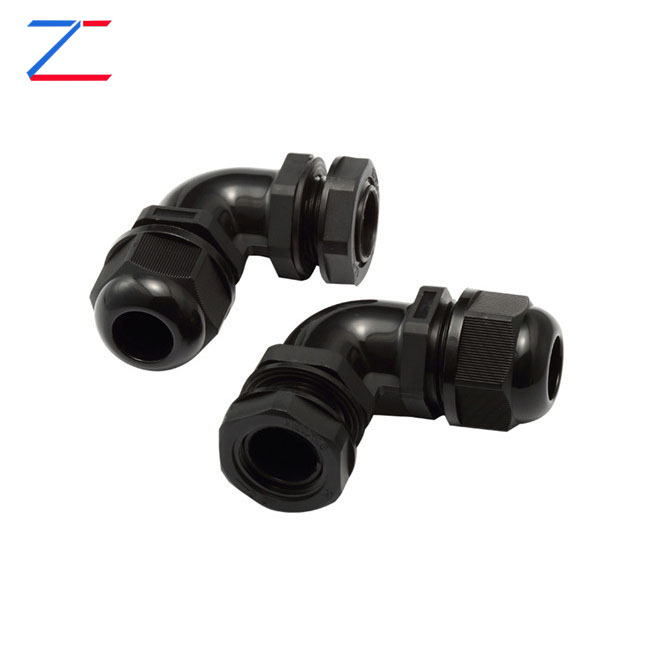

En armbågskabelgenomföring är en specialiserad kabelgenomföringsanordning utformad för att tillåta kablar att passera genom paneler, kopplingsdosor, kontrollskåp och utrustningskåp medan de ändrar riktning i cirka 90 grader. Till skillnad från konventionella raka kabelgenomföringar ger vinkelkabelförskruvningar en vinklad bana som hjälper till att minska kabelböjspänningen och optimera utrymmesutnyttjandet.
När industriell utrustning blir allt mer kompakt står ingenjörer ofta inför utmaningar relaterade till kabeldragning. Begränsat installationsutrymme, trånga kontrollpaneler och krävande miljöförhållanden gör traditionella kabelgenomföringsmetoder mindre effektiva. Armbågskabelgenomföringen löser dessa utmaningar genom att erbjuda en praktisk lösning som kombinerar kabelskydd, tätningsprestanda och riktningsflexibilitet.
Dessa kabelgenomföringar används ofta i automationssystem, telekommunikationsutrustning, installationer för förnybar energi, transportinfrastruktur, marina applikationer och industriella maskiner.
Den primära funktionen hos en vinkelkabelförskruvning är att säkra och skydda kablar samtidigt som de omdirigerar deras ingångsväg. När kabeln passerar genom genomföringen skapar kompressionselementen en tät tätning runt kabelmanteln. Detta förhindrar föroreningar som damm, vatten, fukt, kemikalier och skräp från att komma in i höljet.
Samtidigt ger körteln mekanisk dragavlastning. Istället för att tvinga kabeln att böjas kraftigt direkt efter att den kommit in i en panel, skapar armbågsstrukturen en mjukare övergång som minskar mekanisk belastning.
Denna design bidrar till:
Även om designen varierar mellan tillverkare, innehåller de flesta armbågskabelförskruvningar följande komponenter:
| Komponent | Fungera |
|---|---|
| Kropp | Huvudbyggnadshus som ger styrka och stöd |
| Kompressionsmutter | Spänns runt kabeln för säker fasthållning |
| Tätningsring | Skapar vattentätt och dammtätt skydd |
| Låsmutter | Säkrar körteln i höljet |
| Armbågssektion | Ger 90-graders kabeldragningsvinkel |
| Spännmekanism | Erbjuder dragavlastning och kabelhållning |
Varje komponent bidrar till kabelgenomföringens totala prestanda, vilket säkerställer både miljötätning och mekaniskt skydd.
Populariteten för armbågskabelförskruvningar härrör från flera praktiska fördelar.
Rymdoptimering
Den vinklade designen gör att kablar kan dras effektivt i trånga utrymmen, vilket minskar röran och förbättrar organisationen inuti kontrollskåp.
Minskad kabelspänning
Skarpa böjar kan skada kabelledare och isolering med tiden. Armbågskabelförskruvningar ger en mjukare övergång som minimerar påfrestningar.
Förbättrat skydd
Högkvalitativa tätningssystem skyddar utrustning från fukt, damm och föroreningar.
Förbättrad utrustnings tillförlitlighet
Skyddade kablar upplever färre fel, vilket resulterar i lägre underhållskostnader och mindre stilleståndstid.
Professionellt utseende
Organiserad kabeldragning förbättrar den övergripande installationens estetik och förenklar framtida underhåll.
Armbågskabelförskruvningar tjänar ett brett spektrum av industrier på grund av deras mångsidighet.
| Industri | Typisk tillämpning |
|---|---|
| Industriell automation | Styrskåp och PLC-system |
| Förnybar energi | Solväxelriktare och vindturbinsystem |
| Marin | Elsystem ombord |
| Telekommunikation | Kommunikationsskåp utomhus |
| Järnvägstransporter | Signalkontroll och kraftsystem |
| Olja & Gas | Utrustning för farligt område |
| Konstruktion | Bygga elektrisk infrastruktur |
| Datacenter | Kabelhanteringssystem |
Förmågan att motstå tuffa förhållanden gör kabelgenomföringar särskilt värdefulla i utomhus- och industrimiljöer.
Materialvalet påverkar prestanda och hållbarhet avsevärt.
Armbågskabelförskruvningar i mässing
Nickelpläterad mässing
Rostfritt stål
Nylon (polyamid)
Att välja lämpligt material beror på miljöförhållanden, mekaniska krav och budgetöverväganden.
Att välja rätt produkt kräver noggrann utvärdering av flera faktorer.
En korrekt vald kabelgenomföring förbättrar driftsäkerheten och minskar framtida utbyteskostnader.
Korrekt installation är avgörande för att maximera kabelgenomföringens prestanda.
Felaktig installation kan äventyra vattentät prestanda och avlastningsförmåga.
| Särdrag | Armbågskabelgenomföring | Rak kabelgenomföring |
|---|---|---|
| Riktningsändring | 90 grader | Rak ingång |
| Utrymmeseffektivitet | Excellent | Måttlig |
| Kabelspänningsminskning | Hög | Lägre |
| Kompakta installationer | Idealisk | Begränsad |
| Rutningsflexibilitet | Överlägsen | Grundläggande |
För installationer med begränsat utrymme eller krav på riktningskabeldragning är krökkabelförskruvningar ofta den överlägsna lösningen.
Problem: Vatteninträngning
Lösning: Verifiera tätningens integritet och säkerställa korrekt åtdragning.
Problem: Kabelglidning
Lösning: Kontrollera kabelstorlekskompatibilitet och kompressionsinställningar.
Problem: Korrosion
Lösning: Välj korrosionsbeständiga material som rostfritt stål.
Problem: Sprucket hölje
Lösning: Undvik att dra åt för hårt och använd produkter som är klassade för miljöförhållanden.
Problem: Otillräckligt utrymme
Lösning: Använd kompakta kabelförskruvningar som är speciellt utvecklade för täta installationer.
Rutinunderhåll bidrar till att förlänga livslängden och bibehålla systemets tillförlitlighet.
Förebyggande underhåll är betydligt billigare än akuta reparationer orsakade av kabelfel.
När industrier går mot större automatisering och digitalisering fortsätter kabelhanteringslösningar att utvecklas.
Tillverkare investerar mycket i innovativa kabelskyddsprodukter för att möta allt mer krävande driftkrav.
F1: Vad är det primära syftet med en kabelgenomföring?
Dess primära syfte är att säkert dra kablar genom en 90-graders vinkel med bibehållen tätning, skydd och dragavlastning.
F2: Är armbågskabelförskruvningar vattentäta?
Många modeller är designade med höga IP-klasser som IP66, IP67 eller IP68, vilket ger utmärkt motståndskraft mot vatten och damm.
F3: Vilket material är bäst för marina miljöer?
Rostfritt stål är i allmänhet att föredra på grund av dess överlägsna korrosionsbeständighet.
F4: Kan vinkelkabelförskruvningar användas utomhus?
Ja. Utomhusklassade produkter är speciellt utformade för att motstå UV-exponering, fukt och temperaturfluktuationer.
F5: Hur bestämmer jag rätt körtelstorlek?
Mät kabelns ytterdiameter och anpassa den till glandtillverkarens specificerade spännområde.
F6: Är vinkelkabelförskruvningar lämpliga för industriell automation?
Absolut. De används ofta i kontrollpaneler, robotteknik, sensorer och industrimaskiner.
F7: Hur länge håller kabelgenomföringar vanligtvis?
Livslängden varierar beroende på materialkvalitet och miljöförhållanden, men högkvalitativa kabelgenomföringar kan fungera tillförlitligt i många år.
En armbågskabelförskruvning är mycket mer än ett enkelt kabeltillbehör. Den fungerar som en kritisk komponent för kabelskydd, dragavlastning, miljötätning och effektiv kabeldragning. Från industriell automation och system för förnybar energi till marina installationer och telekommunikationsinfrastruktur, armbågsförskruvningar bidrar väsentligt till systemets tillförlitlighet och säkerhet.
Genom att välja lämpligt material, storlek, tätningsnivå och installationsmetod kan organisationer förbättra utrustningens prestanda, minska underhållskostnaderna och förlänga kabelns livslängd.
