Isolerad terminalkontakter är viktiga komponenter i moderna elsystem. Genom att kombinera ledande metall med skyddande isolering garanterar de säkra, pålitliga och långvariga anslutningar för ledningar och elektrisk utrustning. I den här guiden utforskar vi vad isolerade terminaler är, deras viktigaste fördelar, de olika typerna som finns och hur man väljer och använder dem effektivt i verkliga tillämpningar.
Den här omfattande guiden förklarar definitionen, prestandafördelar, typer, applikationer, installationsmetoder, säkerhetsöverväganden och framtida trender relaterade till isolerade terminaler – kritiska kontakter inom elteknik och ledningsdragning. Vi inkluderar tabeller, FAQ, branschreferenser och praktiska tips som hjälper ingenjörer, elektriker och köpare att fatta välgrundade beslut.

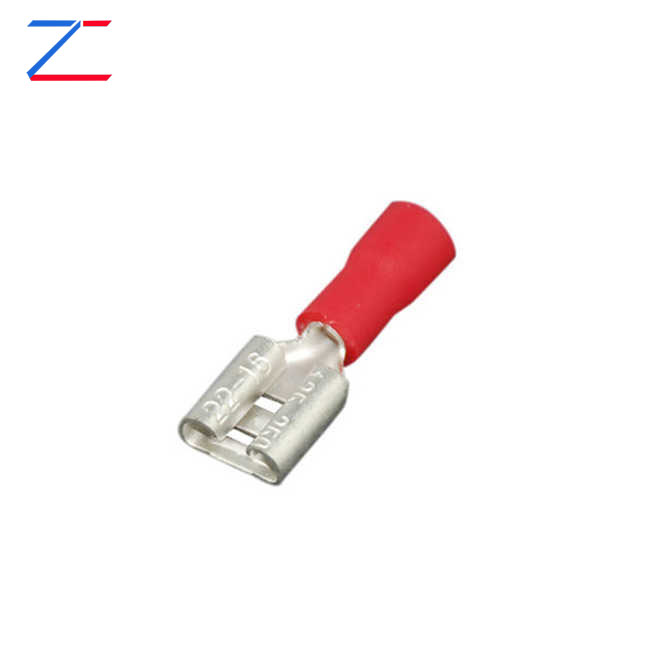

En isolerad terminal är en typ av elektrisk kontakt som kombinerar en ledande metalldel med en skyddande isolerande hylsa. Isoleringen – vanligtvis gjord av vinyl, nylon eller värmekrympande polymer – omger metallröret för att förhindra oavsiktlig kontakt med andra ledande ytor och förbättra miljömotståndet.
Dessa terminaler används för att ansluta kablar till utrustning, distribuera ström och möjliggöra signalkontinuitet i fordons-, industri-, kommersiella och elektriska applikationer för hushåll.
Isolerade terminaler ger flera fördelar jämfört med oisolerade kontakter, särskilt i miljöer där säkerhet, hållbarhet och identifiering har betydelse. Nedan följer några viktiga skäl att använda dem:
| Terminaltyp | Beskrivning | Typiskt användningsfall |
|---|---|---|
| Ringterminal | Sluten slinga för säkra skruvförband. | Kontrollpaneler, bilbatterianslutningar. |
| Spade/gaffelterminal | Öppen design möjliggör enkel borttagning. | Skruvterminaler där borttagning sker ofta. |
| Butt Connector | Inline skarvning av två trådar. | Trådförlängning och reparationer. |
| Snabbkoppling | Hane/hona parning för snabba kopplingar. | Modulär utrustning och kablar för fordon. |
Det isolerande skiktet i en isolerad terminal kan vara:
Att installera isolerade terminaler innebär att välja rätt typ, förbereda tråden och krympa säkert. Allmänna steg inkluderar:
Isolerade terminaler används i stor utsträckning i branscher inklusive:
Se till att isolerade terminaler uppfyller erkända standarder som UL, RoHS och IEC där tillämpligt. Följ tillverkarens riktlinjer för trådmätarematchning, korrekt verktygsanvändning och miljöklassificeringar. Korrekt installation förhindrar kortslutningar, elektriska stötar och anslutningsfel.
Vad är skillnaden mellan isolerade och oisolerade terminaler?
Isolerade terminaler har en skyddshylsa som förhindrar oavsiktlig kontakt och förbättrar motståndet mot fukt och vibrationer; oisolerade terminaler saknar denna hylsa och är bäst för kontrollerade inomhusmiljöer.
Hur påverkar färgkodning isolerade terminaler?
Isoleringsfärgen indikerar vanligtvis trådens mätområde, vilket gör det lättare att matcha terminalen till rätt trådstorlek.
Kan isolerade terminaler användas utomhus?
Ja – speciellt värmekrympisolerade terminaler med självhäftande foder ger fukt- och korrosionsbeständighet för utomhus- eller marinmiljöer.
Kräver isolerade terminaler specialverktyg?
Använd rätt pressverktyg som matchar terminaltypen och trådmåttet för att säkerställa en säker mekanisk och elektrisk anslutning.
Är alla isolerade terminaler lämpliga för miljöer med hög temperatur?
Nej – välj terminaler med isoleringsmaterial klassificerade för de specifika värmeförhållandena för din applikation; nylon är bättre för högre temperaturer än vinyl, och värmekrympning ger överlägset skydd.
Isolerade terminaler är grundläggande för säkra och effektiva elektriska anslutningar. Genom att förstå deras typer, material, installationsmetoder och applikationer kan du fatta välgrundade beslut som förbättrar både systemets tillförlitlighet och säkerhet. Oavsett om du kopplar en industriell kontrollpanel eller en bilsele, gör valet av rätt isolerad terminal stor skillnad.
